коляныч писал(а):Дык отсюда брал так как сам в расчетах не силен, сердешники без зазора.
Сообщение sam_soft 25 мар 2010, 17:03
Не желательно делать Ктр = 3. Витки лучше сделать 11 на 4
А-а-, пардон, 11 на 4 это почти нормально. Мне чёта стукнуло что 11 на 5.
Но индуктивности для двух как то все равно маловото даже если сирдешник совдеповский. Мож мерилка кривая, или зазрчик таки имеется. Попробуй перед зиерением стянуть половинки, ну хотябы скотчем.
коляныч писал(а): Половинки притер, а после стянул болтами, мерилка вроде не брешит сам ниче нипойму
Сними каркас с обмотками трансика, и намотай на керны мягким монтажным проводом, те же 11 витков и птом пробуй снова померить. Мож у тебя витковое хде.

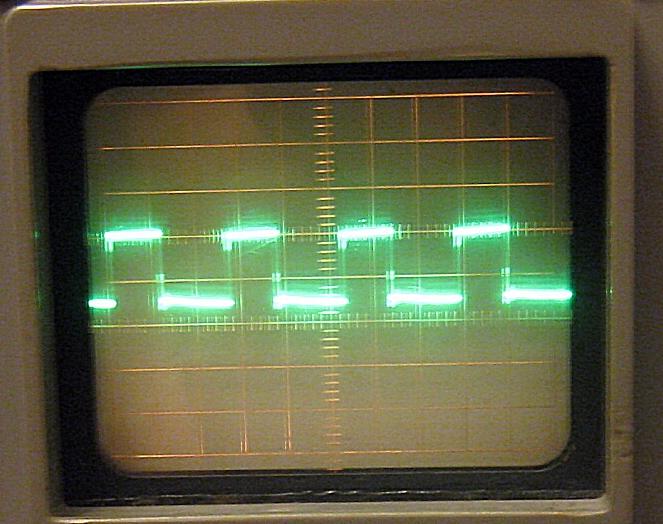

Sam_soft, извините за назойливость,но я снова к Вам за консультацией. Просто гляньте, что правильно, а что нет. Заказаный мною Е-70 из-за морозов еще не приехал, так что все ниже описаное на Е-65. Не увидев пилу и на полном питании, решил прям на выводы Тт прицепить резистор 6 ом. От греха подальше питание силы 50 вольт ( БП запускается при 45 ).Результат на фото 1.
Далее на выход подцепил автомобильную лампадку 12 вольт 60 Вт. Форма импульса Тт на фото 2.
Отпаял 6 Ом, Тт подсоединил обратно к схеме. Установил оптрон,подал полное питание.Задачу тока на 15 А, правда немного цвирчит трансик. Осцилл на затворе нижнего ключа (фото 3). Выход нагружаю резюком 1,8 Ом. Импульсы схлопываються до заполнения примерно 0,11( фото 4). Если снять нагрузку, заполнение востанавливаетя до предидущего значения. Ежели продолжать грузить-управа секудны через 2-е отключает ШИМ, делает 3-и попытки включиться и выдает Е 4. Смею надеяться, что так и должно быть. Кстати, скачал Ваше видео. Все видать хорошо,переснимать не нужно. Добавить-бы пару серий.
Komrad, все выглядит нормально и правильно фунциклит. Е4 - это срабатывание антистика. Означает глухое КЗ которое не устраняется по какой либо причине. Попробуй увеличить задание до ампер 20 - 30 или увелич резюк до 3 - 4 ом. По идее должно быть без отключений.
sam_soft писал(а):Komrad, все выглядит нормально и правильно фунциклит. Е4 - это срабатывание антистика. Означает глухое КЗ которое не устраняется по какой либо причине. Попробуй увеличить задание до ампер 20 - 30 или увелич резюк до 3 - 4 ом. По идее должно быть без отключений.
Вы как всегда правы. При задании 15 ампер и нагрузке 2,2 Ома отключения нет.Благодарю за ответ .
Sam_soft можно использовать для дросселя альсифер с белой меткой? Просто такой имеется к75х46х16. Он большего диаметра чем рекомендовали. И так как проницаемость его ниже ежели чорного то увеличить количество витков?
7373 писал(а):Sam_soft можно использовать для дросселя альсифер с белой меткой? Просто такой имеется к75х46х16. Он большего диаметра чем рекомендовали. И так как проницаемость его ниже ежели чорного то увеличить количество витков?
Увеличение чила витков приводит к росту напряжённости поля в сирдешнике. Потому на больших токах падение проницаемоти может быть более фатальным. Попробовать не возбраняется. Только лишние вопросы и проблемы могут быть. Лучше всего чорно-красные. Это то что дохтур прописал.
