БП сварочного инвертора.
- hantmaster
- Сообщения: 459
- Зарегистрирован: 01 апр 2013, 14:48
- Откуда: Украина
Re: БП сварочного инвертора.
Я уже детали купил... У нас есть такие блоки но дорого стоят и одним не обойтись придется несколько штук покупать ...
На третий день Господь создал винтовку Ремингтон 700, чтобы люди могли стрелять динозавров и гомосексуалистов
- hantmaster
- Сообщения: 459
- Зарегистрирован: 01 апр 2013, 14:48
- Откуда: Украина
Re: БП сварочного инвертора.
Делаю печатку по последнему варианту
На третий день Господь создал винтовку Ремингтон 700, чтобы люди могли стрелять динозавров и гомосексуалистов
- hantmaster
- Сообщения: 459
- Зарегистрирован: 01 апр 2013, 14:48
- Откуда: Украина
Re: БП сварочного инвертора.
в трансформаторе зазор в центральном керне сделать с помощью подстаки 3х листов бумаги - тогда края не будут касаться тоже или пилить напильником?
На третий день Господь создал винтовку Ремингтон 700, чтобы люди могли стрелять динозавров и гомосексуалистов
Re: БП сварочного инвертора.
На нужно ничего пилить! Зазор штука не от "фонаря", проще бумажкой. При этом помнить, что зазор будет считаться: толщина бумажки умноженой на два. А вообще подход похоже, не тот.
Скинь габариты трансика, какой сердечник, какой ТОР будет запаян, сколько планируется выходных напряжений. Исходя из этого посчитаем зазор, витки, толщину проводов. Можеш и самостоятельно, прогу выкладываю.
Скинь габариты трансика, какой сердечник, какой ТОР будет запаян, сколько планируется выходных напряжений. Исходя из этого посчитаем зазор, витки, толщину проводов. Можеш и самостоятельно, прогу выкладываю.
- Вложения
-
- Flyback(3200).rar
- (189.16 КБ) 632 скачивания
- hantmaster
- Сообщения: 459
- Зарегистрирован: 01 апр 2013, 14:48
- Откуда: Украина
Re: БП сварочного инвертора.
Трансформатор от компового блока пинания дохлого 12,6х9,6мм центральный керн TOP-250YN (6 ног) , так планируется как на главной сварочник питать управу 15в 2а, и 3 гальванически розвязаных питалова по 18в 1а
На третий день Господь создал винтовку Ремингтон 700, чтобы люди могли стрелять динозавров и гомосексуалистов
- hantmaster
- Сообщения: 459
- Зарегистрирован: 01 апр 2013, 14:48
- Откуда: Украина
Re: БП сварочного инвертора.
На третий день Господь создал винтовку Ремингтон 700, чтобы люди могли стрелять динозавров и гомосексуалистов
Re: БП сварочного инвертора.
Судя по размеру керна, это скорее всего EI33.

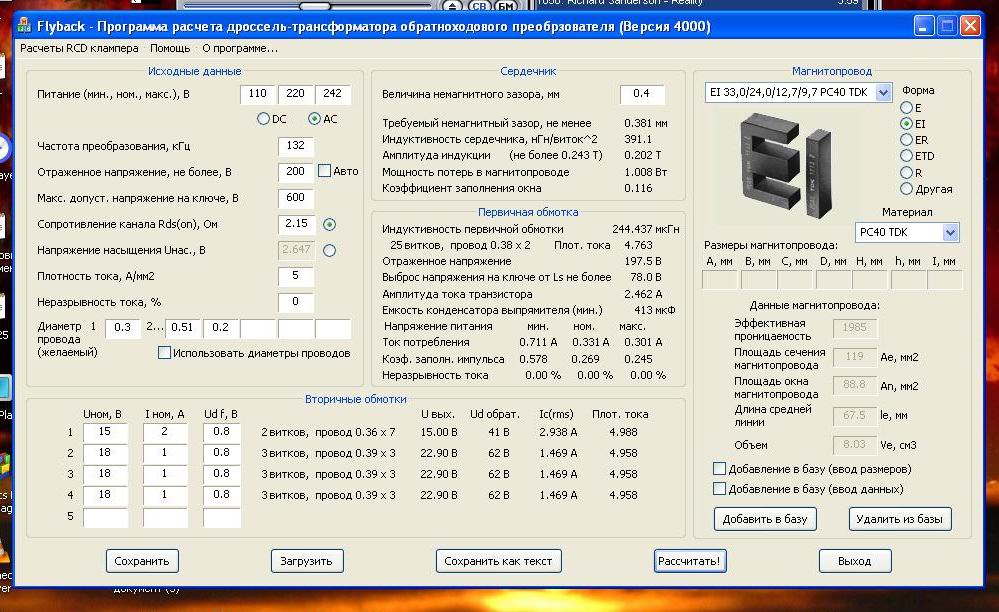

Подставляй в прогу:
Питание-АС
Частота преобразования 132кГц
Макс.доп напряжение на ключе 600
Сопротивление канала 2.15 Ом
Дальше в таблице указать
15 вольт 1.5 А
10 вольт .05А
18 вольт 1А
18 вольт 1А
18 вольт 1А
Величина зазора .4
Кому не сложно,проверьте данные.
Подставляй в прогу:
Питание-АС
Частота преобразования 132кГц
Макс.доп напряжение на ключе 600
Сопротивление канала 2.15 Ом
Дальше в таблице указать
15 вольт 1.5 А
10 вольт .05А
18 вольт 1А
18 вольт 1А
18 вольт 1А
Величина зазора .4
Кому не сложно,проверьте данные.
-
- Сообщения: 392
- Зарегистрирован: 02 дек 2012, 07:30
- Откуда: Сибирь
Re: БП сварочного инвертора.
Спасибо Komrad! Примерно так и сделаю, пока времени нет сделать бп, хотя остался только он и баян.
Вроде всё правильно с рассчётами, только там написанно все обмотки по 6 витков и 5 питание МС, тут не так получается...
Вроде всё правильно с рассчётами, только там написанно все обмотки по 6 витков и 5 питание МС, тут не так получается...
Re: БП сварочного инвертора.
Да незачто. Только Вы опустили служебное питание, статью скину а счас апосля именин...
Кстати, пирометр едет, электроды и цанга для 200 А ТИГа тоже. Видео выложую
Кстати, пирометр едет, электроды и цанга для 200 А ТИГа тоже. Видео выложую
- hantmaster
- Сообщения: 459
- Зарегистрирован: 01 апр 2013, 14:48
- Откуда: Украина
Re: БП сварочного инвертора.
Поздравляю!!! с прошедшым! Всего самого лучшего и успехов в сваркостроении!!!
Только шо сделал печатку БП-Санек завтра спаяю и может и транс сделаю...
А видос обязательно выкладывайте я ваши ролики по несколько раз пересматривал, на 200А электрод нуно ф3. В том видосе что вы выложили каким током переменкой варили и какую толщину? Зачем вам тот пирометр?
Только шо сделал печатку БП-Санек завтра спаяю и может и транс сделаю...
А видос обязательно выкладывайте я ваши ролики по несколько раз пересматривал, на 200А электрод нуно ф3. В том видосе что вы выложили каким током переменкой варили и какую толщину? Зачем вам тот пирометр?
На третий день Господь создал винтовку Ремингтон 700, чтобы люди могли стрелять динозавров и гомосексуалистов
