может это поможетvit1048 писал(а):Здравствуйте.
Какие уровни срабатывания ПВМки что-бы заменить термодатчики от МЕГА8 на компараторы?.
Апгрэд Блока управления универсального сварочника ( AT90PWM3B)
Re: Апгрэд Блока управления универсального сварочника
- Вложения
-
- w4_control_R.PDF
- (269.9 КБ) 533 скачивания
Re: Апгрэд Блока управления универсального сварочника
Еще раз , разьяснение Автора тут.vit1048 писал(а): Какие уровни срабатывания ПВМки что-бы заменить термодатчики от МЕГА8 на компараторы? А то я прочитал весь форум уже два раза и не нашел. При каком напряжении 40 градусов вентиляции (3.15В лм335) и 70 отключения (3.45В лм335) как я понял.
И на реальном устройстве, калибровка датчиков соответствует температуре воздуха в помещении еще раз то самое кино
Re: Апгрэд Блока управления универсального сварочника
Спасибо.
Уровни посмотрел буду лепить компаратор.
Уровни посмотрел буду лепить компаратор.
Re: Апгрэд Блока управления универсального сварочника
Помогите разобраться что с управой. залил 303 хекс. В режиме ММА постоянно идет шим на ирэф, в остольных нормально только по нажатию кнопки на управе.
Re: Апгрэд Блока управления универсального сварочника
Так и правильно, электродами ММА держаком с кнопкой никто пользуется. На ХХ по истечению около 2-3 мин уменьшится заполнение, но ШИМ есть постоянно.
Re: Апгрэд Блока управления универсального сварочника
Так и должно быть, вроде на держак кнопки не ставят. В остальных режимах должна появляться при нажатии кнопки торч.
Re: Апгрэд Блока управления универсального сварочника
подскажите что с ТГР делать.
потребление ТГР 0.9А И сильно греется IRF530
потребление ТГР 0.9А И сильно греется IRF530
Re: Апгрэд Блока управления универсального сварочника
Импульс длиннее паузы, наверное щупы попутаны. По ТГР или ТИГР писали много, то что Вам нужно сейчас - здесь.
Какой сердечник, витков сколько? Делайте как Petrovich писал, давайте осцилки.
Какой сердечник, витков сколько? Делайте как Petrovich писал, давайте осцилки.
Re: Апгрэд Блока управления универсального сварочника

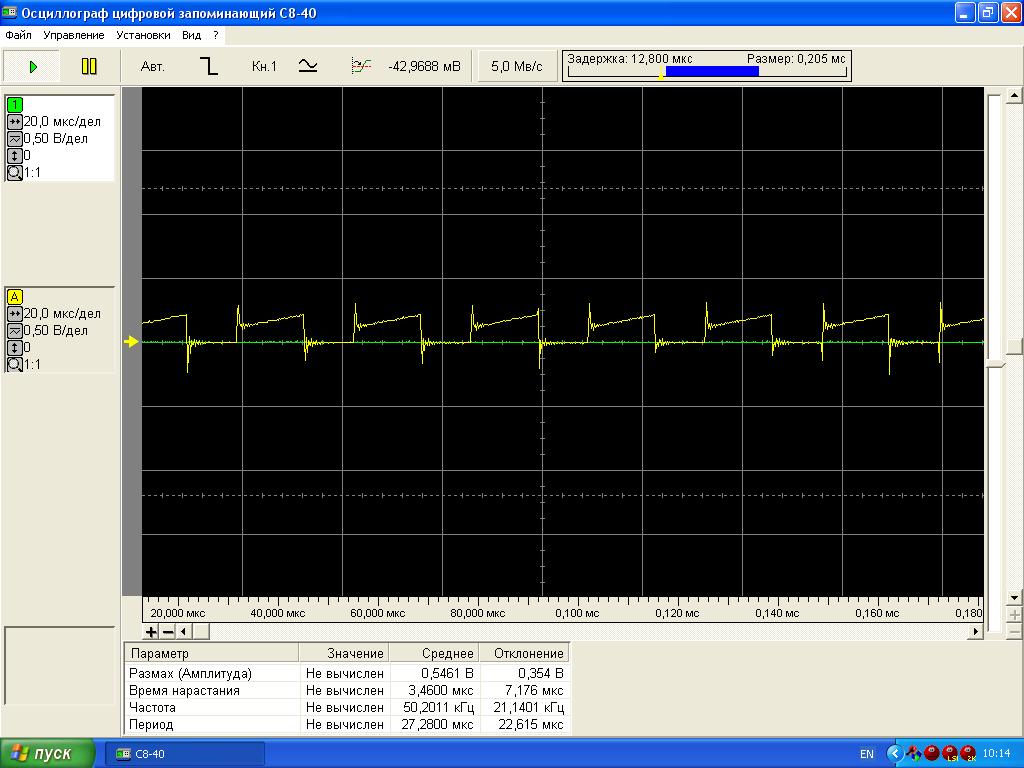

Перемотал. Вот что получил на ш образном сердечнике
С делителем на 10.
0.5В деление 20мкс/дел
После минуты работы в ММА сдох 5819 который с w1 на землю
С делителем на 10.
0.5В деление 20мкс/дел
После минуты работы в ММА сдох 5819 который с w1 на землю
Re: Апгрэд Блока управления универсального сварочника
Ни кто не настаивал на Ш-образном.J-Tec писал(а):... Вот что получил на ш образном сердечнике
....
Чё-та я не пойму, почему + больше чем минус?
