Re: Сварка AC-DC-TIG/MIG-MAG в среде защитных газов (AtMega 8)

[sam_soft]

Т.есть в этом режиме нет обратной связи по напряжению?

Есть, она сразу и видна, понимаю, Я ж не спроста говорил о внешней синхронизацыы 2845 с проца. Внешняя синхронизацыя меняет заполнение . Это позволяет иметь два независимых контура - один цифровой стабилизацыии напряжения. С проца гонится нужное заполнение для заданной напруги, гонится до упора, пока не сработает отсечка по току, выставляемая DAC-ом.
Идею цифровой стабилизацыы не я придуал. Читани статейку Атмела Atmel AVR-based Constant Current Supply. http://www.ebv.com/fileadmin/products/P ... supply.pdf
Там все написано. И делал по ихним идеям. Я ничего сам не придумал нового. К сожалению

А вот тута http://www.mastercity.ru/vforum/showpos ... ount=20542
про порнуху. Давно обесчал и снял в принцыпе не вчера. Ды все никак не доходил.

[Igor E]

Спасибо.
Понемногу вьезжаю.
Интерес вызывает именно применеия контроллера для такой конструкции. В отличии от аналог. схем есть возможность не меняя железа ввести новые функции. Да и сейчас например ввести форсаж в анал. конструкцию много чего натыкать надо.
.......................
Мне кажется, что питание LM335 от шины +5v некорректно. Можно выйти за допустимый min ток питания м\с при большой температуре. А это чревато...
Лучше запитать её от +15v.

[sam_soft]

Спасибо.
Интерес вызывает именно применеия контроллера для такой конструкции. В отличии от аналог. схем есть возможность не меняя железа ввести новые функции. Да и сейчас например ввести форсаж в анал. конструкцию много чего натыкать надо.

Совершенно верно, на аналоговых лементах часто простецкая штучка выливается в такой траходром, переделку схемы, платы, что нуего нах. Но к сож процык часто тож не всегда решает все вопросы. И часто именно гибрид позволяет соптимизить консрукцыю по функционалу, по простоте, стоимости , по наличию имеющихся запцацок. В обсчем по месту канечно смотреть нужно.
А насчот 335, зря переживаеш , попрубуй погреть их паяльком, прикрутив к пластинке с термопарой. Грей пластику со стороны 335 у нее инерционность и смотри за напругой на ней.

[Igor E]

Спасибо.
А насчот 335, зря переживаеш , попрубуй погреть их паяльком, прикрутив к пластинке с термопарой. Грей пластику со стороны 335 у нее инерционность и смотри за напругой на ней.

Только зачем сознательно создавать непредсказуемый режим работы?
При 90грС ток через LM 335 равен 270uA при декларируемом производителем min 400uA. Т. более что в конструкции присутствует 15v.
Как то напоролся с аналогом К10019ЕМ1 (было только 5v). Пришлось генераторы тока добавлять, как рекомендовано.
.............................................
Открою свой интерес к вашей конструкции. Имею в хозяйстве и электродный сварочник и п\ автомат. Сворочный аппарат с тиристорным управлением, п\ автомат Криптон. Но после того, как по просьбе автора инвенторного св. аппарата Е.Кальченко (статья с его конструкцией опубликована в Радиохобби 2009г. №4.5) провел у себя в мастерской натурные испытания его конструкций понял что 50Гц устарело. Электродный сварочник меня так сяк устраивает, а вот п\ автомат....отстой. В свое время был п\автомат на 3фазы, тот еще более менее, но габариты!!! Да и TIG хочется попробывать. Покупные инвенторы-или для пионеров или запредельные цены.
Имея большой опыт радиолюбительства и научившись писать проги для AVR, грех китайцам гроши платить за их поделки.
.............................................
Вопрос по поводу форсажа в режиме MIG- увеличивается заполнение импульсов по шине 62кГц или все регулировки проводятся тактирующими импульсами по шине 75кГц?
Опишите более подробно работу этих шин в разных режимах сварки, очень интересно.

[kamilovich]

Допаял управу, прошил проц, запустил. Результат всё работает, но... Типа частота обновления инфы на индикаторе ~ 0.5гц вроде бегущей волны, номер кекса присутствует около 20 сек. А так(на индикации) ток прибавляет, темрпературу показывает, напряжение и протчие прелести меняет. Тока меееддллееееннноооо...
Думал можа кварц косой, поменял с какой то видюхи написано 14. с копейками таже хня. Возьму осцил буду смотреть.

[Igor E]

Думал можа кварц косой, поменял с какой то видюхи написано 14. с копейками таже хня.

Мега 8L-предельная частота 8Мгц. Без индекса L -до 16Мгц.
Было что не запускался вн. генератор. Выкинул кондеры- обвеску кварца, запустился.
В порядке эксперимента попробуй перешить фьюзы на внутр. RC генератор, на 8Мгц (пока нет осцила). Результат сравниш по скорости индикации.

[kamilovich]

Разобрался, всё работает. Когда шил проц, галочки фьюзов расставил, а кнопочку Write на нажал. Тормоzzz...

[sam_soft]

Вопрос по поводу форсажа в режиме MIG- увеличивается заполнение импульсов по шине 62кГц или все регулировки проводятся тактирующими импульсами по шине 75кГц?
Опишите более подробно работу этих шин в разных режимах сварки, очень интересно.

OC1A - ведает напряжением. OC2 - ток.
Потому если форсаж по напряжению - то его загонят OC1A, если по току - то OC2.
Есно что OC1A может дать заполненение на силу не более того , которое приведет к токовой отсечки. Они фактически послед включены.
А насчот 90 градусов пожалуй ты прав, хуже не будет если кинуть на 15 вольт.

[kamilovich]

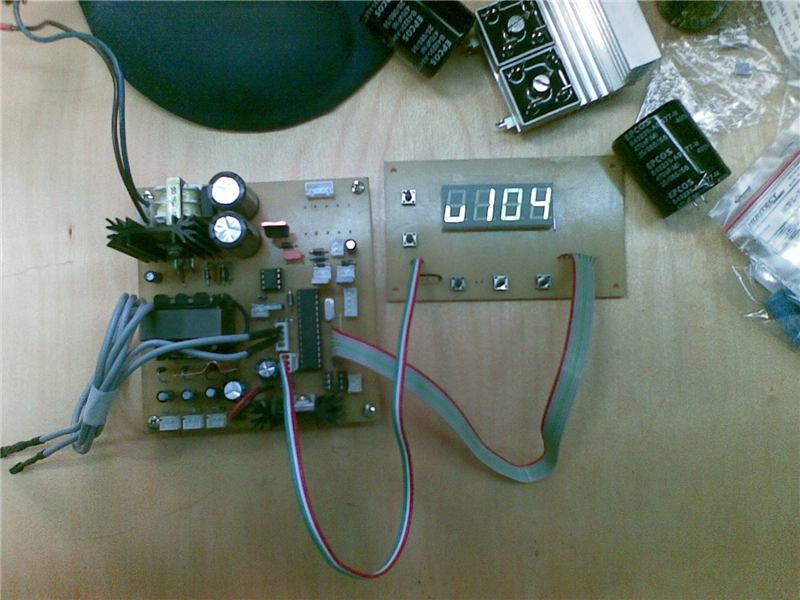

Во чё получилось

[sam_soft]

А так видно? http://s56.radikal.ru/i152/1003/35/4322308f7571.jpg

так нармальна.
Давно есть новая версия, как добересся до сварки свисни. Скину . Там есть кое какие полезные изменения - зачитка порога температуры из ипрома, все остальное в основном касается АС - кое что улучшено по поджыгу, поддержка осчилятора, найден и пофикшэн баг со случайным слётом стоуп даун на АС. За это время мож есчо чего найду. По вых варю иногда, исключительно алюминий. На остальное как то и интереса нету. Появилася какая то жуткая страсть к сварке этого белого металла.
