БП сварочного инвертора.

[hantmaster]

сделал разводку завтра буду плату делать
в понедельник думаю трансформатор сделать, В бп санек входной дросель не обязательно?

[Evgeniy-free]

сделал разводку завтра буду плату делать
в понедельник думаю трансформатор сделать, В бп санек входной дросель не обязательно?

не торопись с платой, эта плата не годится, проводники длинные ТОР далеко от транса, оптрон вообще в... Посмотри разводку платы в даташите и придерживайся общих правил!!! Дросель не нужен.

[hantmaster]

Я в том даташите на тор250 ничерта не понимаю, до 1 ночи парилсо и не так

[Komrad]

Я в том даташите на тор250 ничерта не понимаю, до 1 ночи парилсо и не так

Даташит на ТОР 242-250, рекомендуемые разводки для разных корпусов от производителя на стр 31-32.

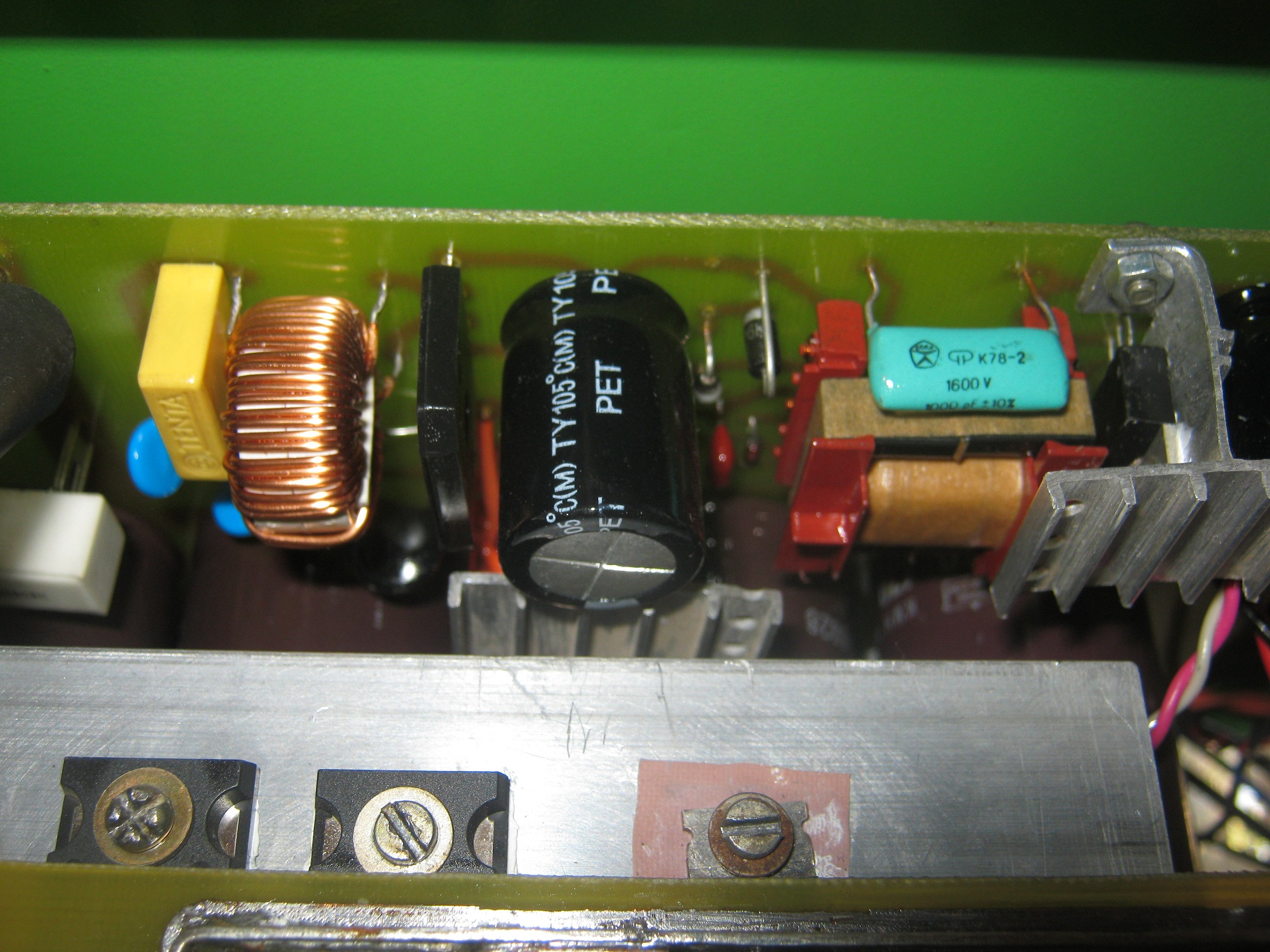

Для примера два моих БП, оба рабочие.

[Komrad]

В готовом виде

[Petrovich]

...не торопись с платой, эта плата не годится, проводники длинные ТОР далеко от транса, оптрон вообще в....

Абсолютли согласен. Это наверно авторазводка, которую я терпеть не могу

[Evgeniy-free]

Даташит на ТОР 242-250, рекомендуемые разводки для разных корпусов от производителя на стр 31-32.
Для примера два моих БП, оба рабочие.

Komrad откуда у вас питание на модули? Ещё один блок питания, более мощный есть?
Думаю, совместить бп на ТОР224 (питание проца, тгр и будущего баяна) и какой-нибудь мощный полумост на 350-400 Вт (протяжка 150вт и подогрев СО2 150вт) на IRF840 или IRFP460. Как лучше распределить обмотки питания, тор выдержит баян..???

[hantmaster]

Вы еще и линейных стабилизаторов туда повпаивали... Да диптрейсер мощаа!!! вчера первый раз в нем рисовал то кстате не автотрасировка то я сам не знал как авто делать седня уже немножко надрюкался седня автотрасировка , а так пойдет перестановочку сделал и автотрассировку ???

[Komrad]

Komrad откуда у вас питание на модули? Ещё один блок питания, более мощный есть?
Думаю, совместить бп на ТОР224 (питание проца, тгр и будущего баяна) и какой-нибудь мощный полумост на 350-400 Вт (протяжка 150вт и подогрев СО2 150вт) на IRF840 или IRFP460.

Замахался я слушать икание ТОРа при попытке запустить движок. Протяжку и драйвера баянов запитал отдельным БП на 2153, IRF840, стописят ватт без фокусов, с него и больше можно снять. В принципе и зарядное на нем можна соорудить, если кому нада ( переделанна печатка Oleg1ma)

Вы еще и линейных стабилизаторов туда повпаивали..

Без них одинаковых напряжений не получалось.

[PAVEL]

Я в том даташите на тор250 ничерта не понимаю, до 1 ночи парилсо и не так

Может поискать готовый ,по цене тоже самое зато время скока появится для других более важных дел .Без корпусные блоки питания дешевле ,у меня примерно такой напряжение на выходе можно выставить по более
